自动贴标直排换刀带排钻加工中心

图片 视频

<< 功能特性 >>

机器集自动上料、贴标、正面垂直钻孔、开槽、异形加工、开料和下料于一体,配有设计拆单软件,优化排版,智能控制,操作十分简便,加工精度高,降低人工成本,提高生产效率。

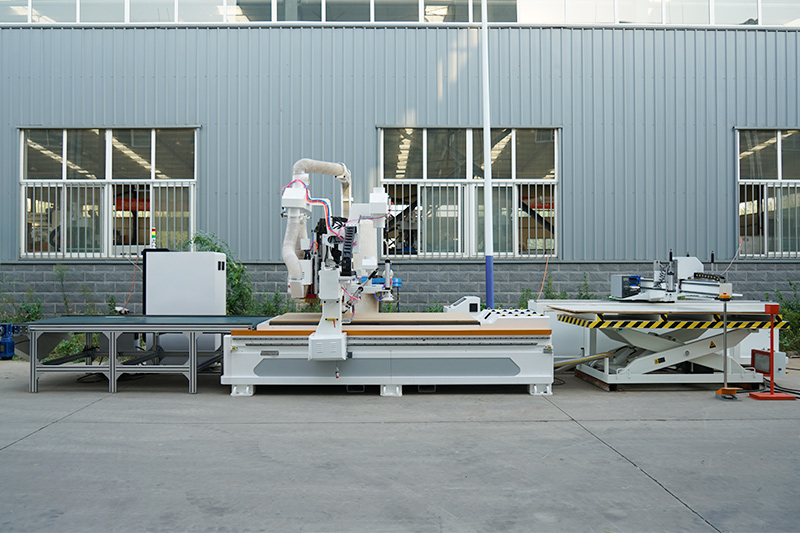

带自动上下料装置和上下料平台,快速上料,省时,省力,节省人工成本。

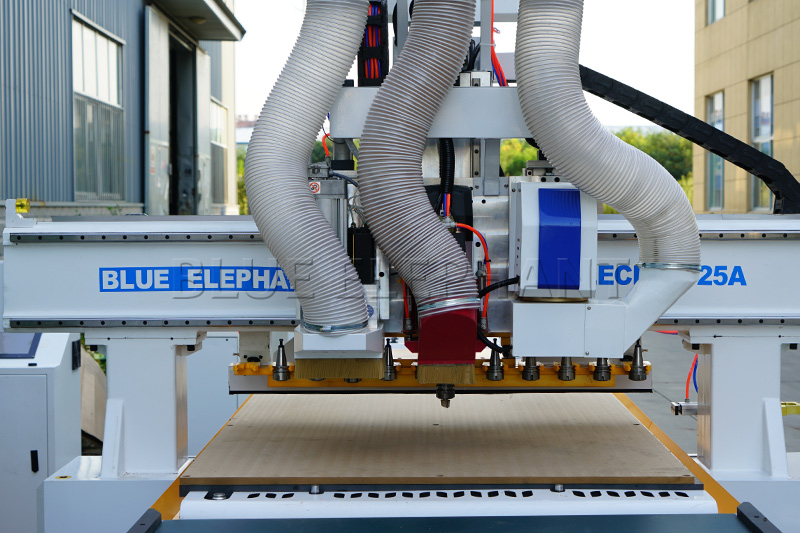

HSD9垂直排钻包,完成垂直钻孔。
带有锯片刀具,可加工隐形连接件及三合一连接件的开槽,无孔工艺加工板件,外观漂亮并且稳定性好。

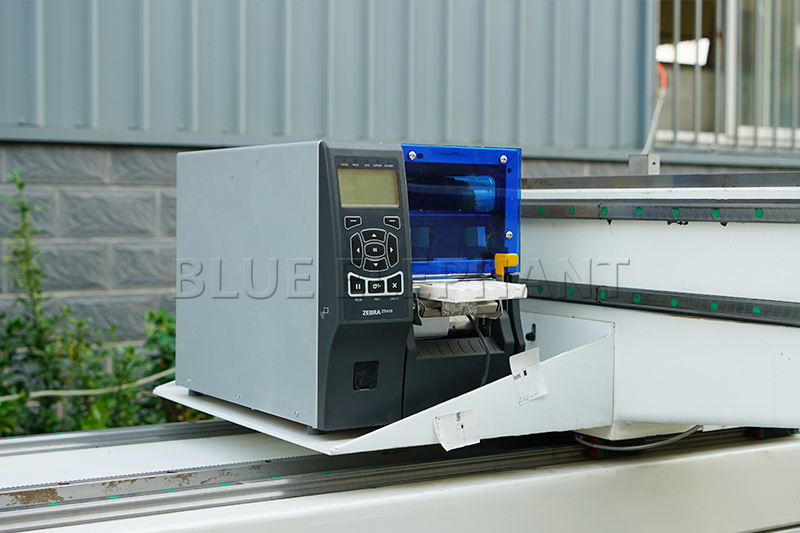

配自动贴标机,在机器主体进行数控开料及打孔的同时,预先识别板材并将相应的条码自动粘贴到板材上,无需人员干预,精度高。
整版吸附台面,吸附力强,分6区,可进行分区吸附,省电同时便于加工不同形状板材,不跑板,保障加工精度。

<< 产品参数 >>

产品名称 ELE1325直排换刀自动上下料
三轴行程 1300*2500*200mm
机器颜色 新式外观设计
刀库类型 直排12个刀库
系统 新代
变频器 台达变频器
机箱电压/频率 220V,3项,60hz
主轴功率/转速 HSD24000转
HSD9垂直排钻
电机与驱动器 安川伺服/电机驱动
减速机 日本新宝
床身结构  新式外观设计
台面结构 整版吸附台面
侧板类型 立柱侧板
导轨 PMI方轨
齿条/模数 斜齿
限位品牌 欧姆龙限位

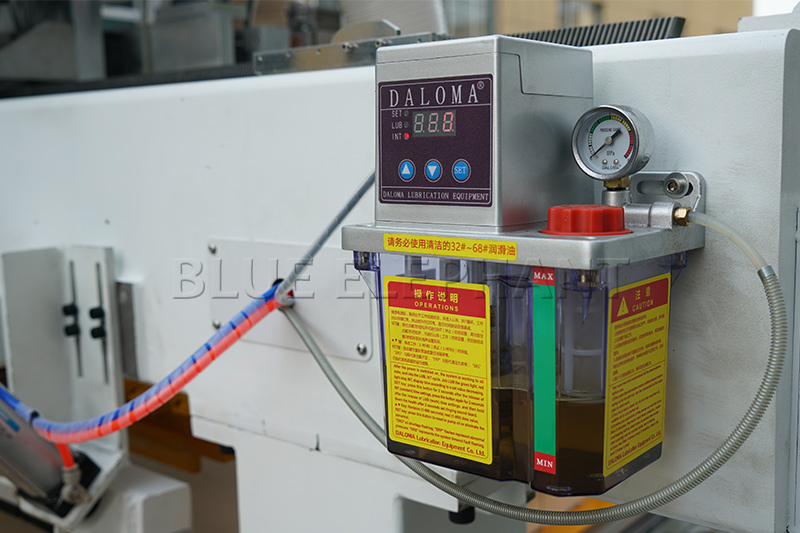

润滑系统 自动润滑
吸尘器
电压和频率
新式双代吸尘器
220V,3项,60hz
定位气缸 X2个,Y3个
对刀 自动对刀
真空泵
电压和频率
双段旋涡泵
220V,3项,60hz
机箱(类型,颜色) 威图机箱 白色
PS:可根据客户需求进行定制。
